Transformátor jadrového prúdu AC split

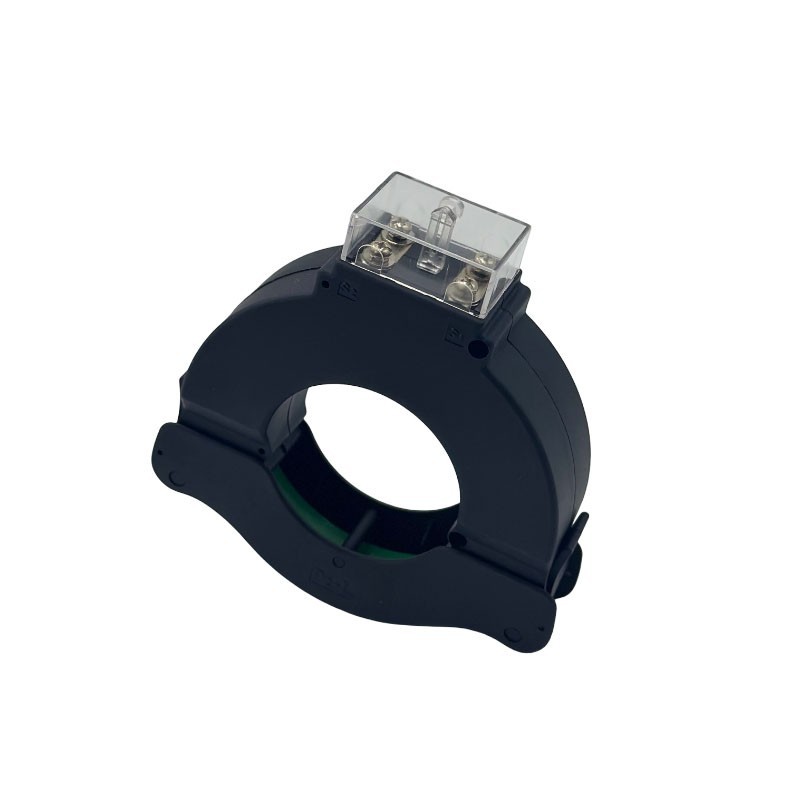

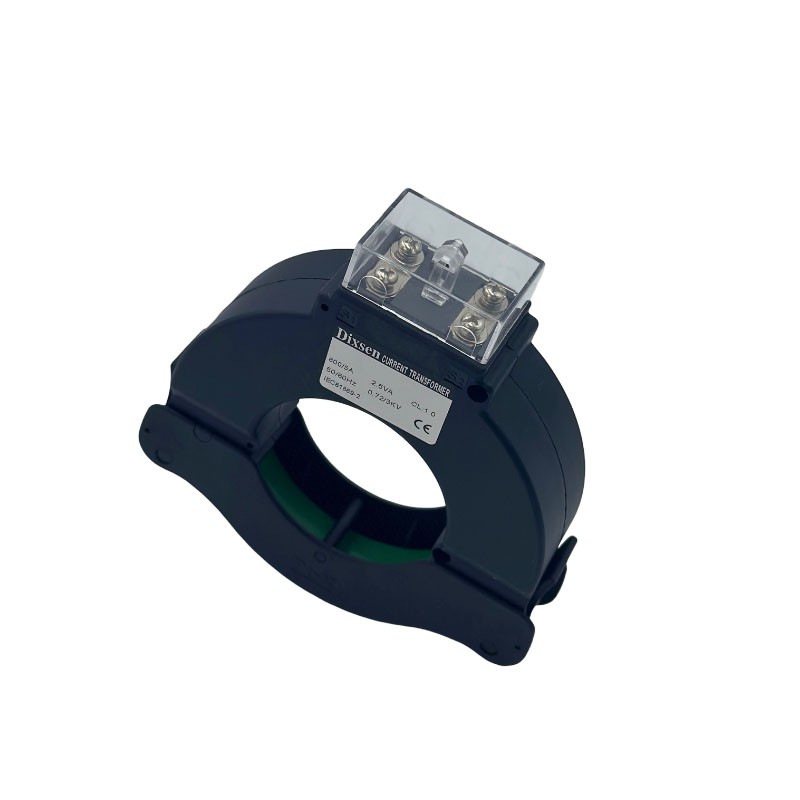

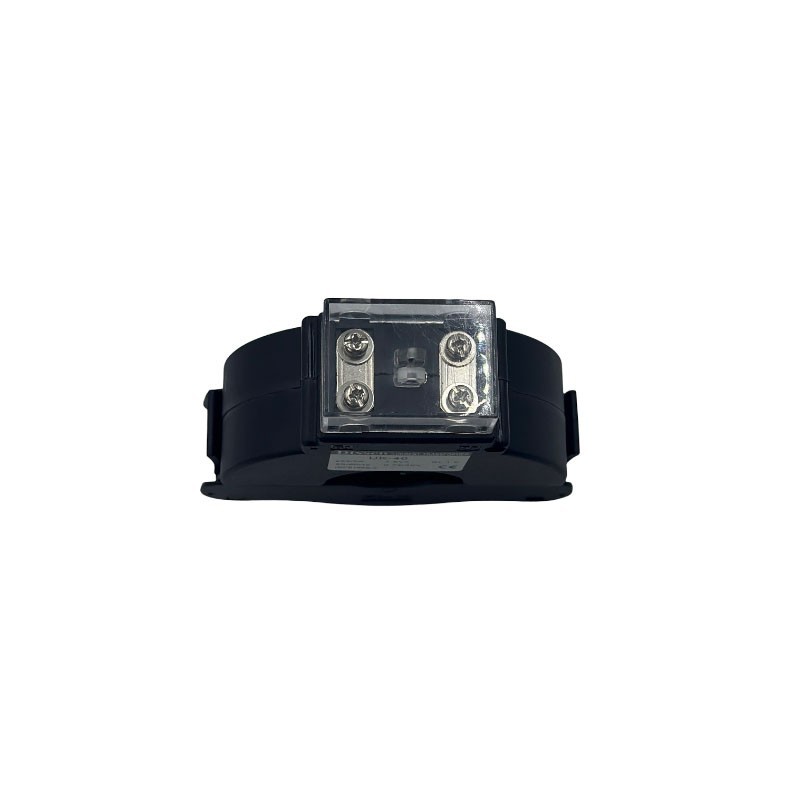

Typ prsteňa UK40 je nový transformátor jadra AC Split Core Current pre rýchle a bezpečné inštalácie káblov. Závesný dizajn umožňuje priemer až 40 mm. Kábel, ktorý sa má nainštalovať bez odpojenia existujúcich napájacích káblov, ktoré šetrí veľa práce a času. Pred inštaláciou nezabudnite prepnúť terminály S1 a S2.
Popis
Technický referenčný transformátor rozdelený
Dizajn a konštrukcia
Dvojdielne laminované kremíkové oceľ alebo jadro nanokryštalickej zliatiny
Presné spárovacie povrchy (medzera<0.1mm)

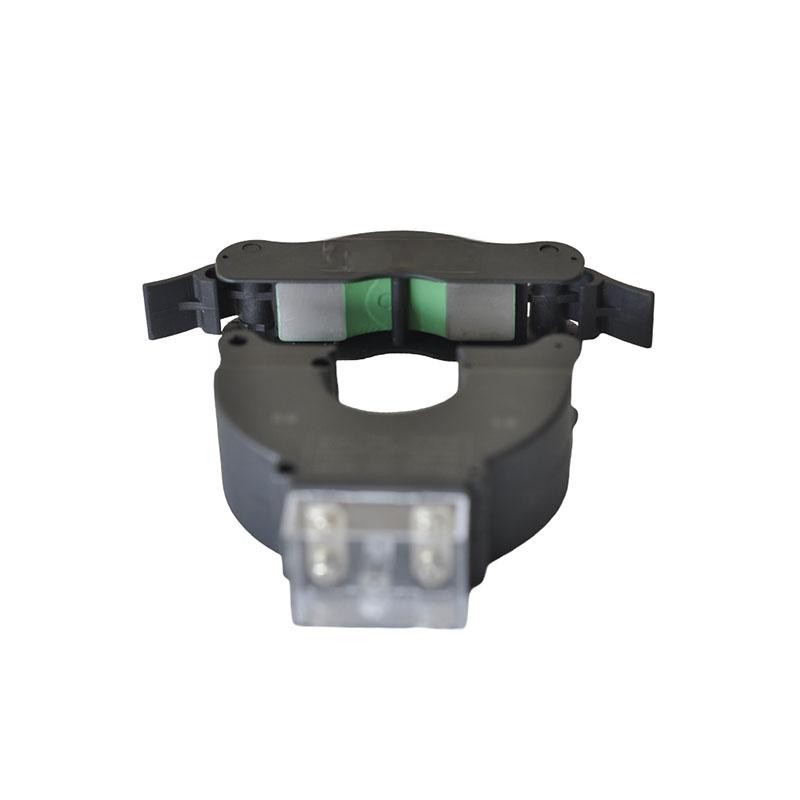

Mechanizmus závesu na pružine s pozitívnym západkom
Hardvér uzáveru s krútiacim momentom (zvyčajne 0,5-2 nm)
Výkonnostné charakteristiky
Triedy presnosti: 0,2, 0,5, 1,0 (IEC 61869-2)
Fázové posun: pri menovitom prúde menej ako 30 minút
Frekvenčná reakcia: 45Hz-5 kHz (± 1% variácia)
Kapacita zaťaženia: 2,5-15VA v závislosti od veľkosti
Nadprúdová schopnosť: 200% nepretržité, 500% za 1 sekundu
Inštalačné výhody
Typický čas inštalácie:<60 seconds
Nevyžadujú sa žiadne špeciálne nástroje
Pracuje na živých dirigentoch do 600 V
Opakovane použiteľný dizajn (5000+ minimum operácií)
Pokyny
Centrovanie vodiča: ± 10% jadra ID pre presnosť
Minimálny polomer ohybu: 5x priemer kábla
Výbava: 25 mm od susedných vodičov
Orientácia: akékoľvek, ale vertikálne preferované pre veľké vodiče
Dodržiavanie štandardov
IEC 61869-1/-2
UK40 Ring-Type AC Split Core Current Transformer Technický prehľad
Úvod produktu
UK40 predstavuje ďalšiu generáciu transformátora Core Core Corody AC, navrhnutého špeciálne na zefektívnenie elektrických meracích inštalácií pri zachovaní najvyšších bezpečnostných noriem. Tento inovatívny dizajn revolúcia v tradičnom súčasnom meraní odstránením potreby prerušenia obvodu počas inštalácie.
Kľúčové funkcie a výhody
Pokročilý sklonený mechanizmus:
Presný záves z nehrdzavejúcej ocele s samoliečením uzáverom
Hladká prevádzka pre jednoúrnu inštaláciu
Pozitívne zapojenie zvukové kliknutím na kliknite na potvrdenie
Technické špecifikácie:
Aktuálne hodnotenie: 100-800a (štandard)
Trieda presnosti: 1.0 (voliteľne dostupné v triede 0,5)
Frekvenčný rozsah: 50/60 Hz ± 5%
Prevádzková teplota: -25 stupňa až +50 Stupeň
Postup inštalácie:
Overte, že napätie obvodu je v rámci hodnotených limitov
Terminály Bridge S1 a S2 s dodávanými skratovacími odkazmi
Otvorte mechanizmus závesu
Poloha okolo cieľového vodiča
Zatvorte a zabezpečte, kým nebude počuť počuteľné kliknutie
Po úplnej inštalácii odstráňte skratovací odkaz
Súlad a certifikácia:
CE označený
IEC 61869-2 kompatibilný
Požiadavky na údržbu:
Odporúčaná ročná vizuálna kontrola
Overte mechanickú integritu každých 5 rokov
Kontrola kalibrácie každé 2 roky pre meranie aplikácií
Toto pokročilé riešenie merania prúdu kombinuje pohodlie inštalácie s presnosťou merania, vďaka čomu je ideálny pre moderné elektrické systémy, kde je minimalizácia prestoja kritická. Robustná konštrukcia UK40 zaisťuje spoľahlivý výkon v náročnom priemyselnom prostredí a zároveň zachováva presnosť očakávanú od tradičných súčasných transformátorov.
Parametre
|
Model |
Pomer [a] |
Bremeno [VA] |
|
|
Trieda: 0,5 |
Trieda: 1,0 |
||
|
UK-40 |
100/5 |
- |
1 |
|
UK-40 |
150/5 |
1 |
1.5 |
|
UK-40 |
200/5 |
1.5 |
2.5 |
|
UK-40 |
250/5 |
1.5 |
2.5 |
|
UK-40 |
300/5 |
1.5 |
2.5 |
|
UK-40 |
400/5 |
2.5 |
5 |
|
UK-40 |
500/5 |
2.5 |
5 |
|
UK-40 |
600/5 |
2.5 |
5 |
|
UK-40 |
800/5 |
2.5 |
5 |

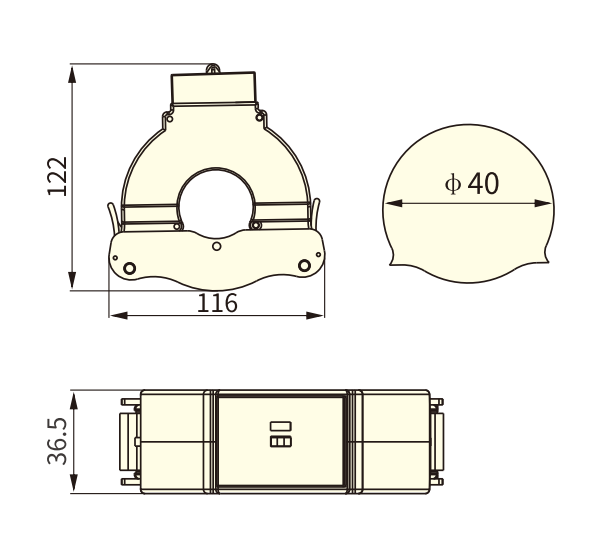

Rozmer (mm)
